Простой УФ-стерилизатор

Аватар пользователя Gamayun
Опубликовано Gamayun в пн., 24/02/2014 - 11:21

Удачный опыт с предыдущими самоделками (и автокормушки, и обогреватель из плойки - всё отлично работает до сих пор) подтолкнул собрать простой УФ-стерилизатор.
На алиэкспрессе купил 9Вт бактерицидную лампу за 650 руб

Столкнулся с проблемой - не нашел готового штуцера ни в магазинах, ни на рынке.

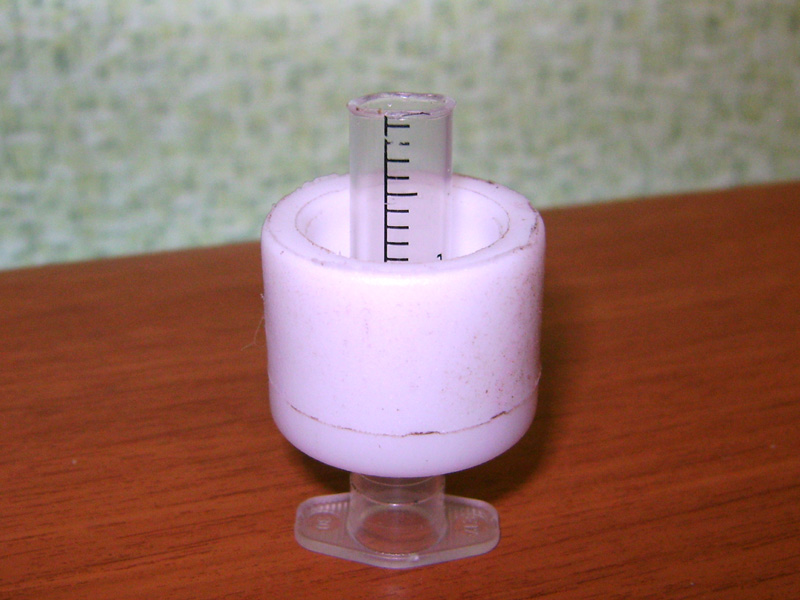

Пришлось сделать его из полипропиленовой заглушки и шприца

В заглушке просверлил отверстие, вставил обрезанный корпус шприца

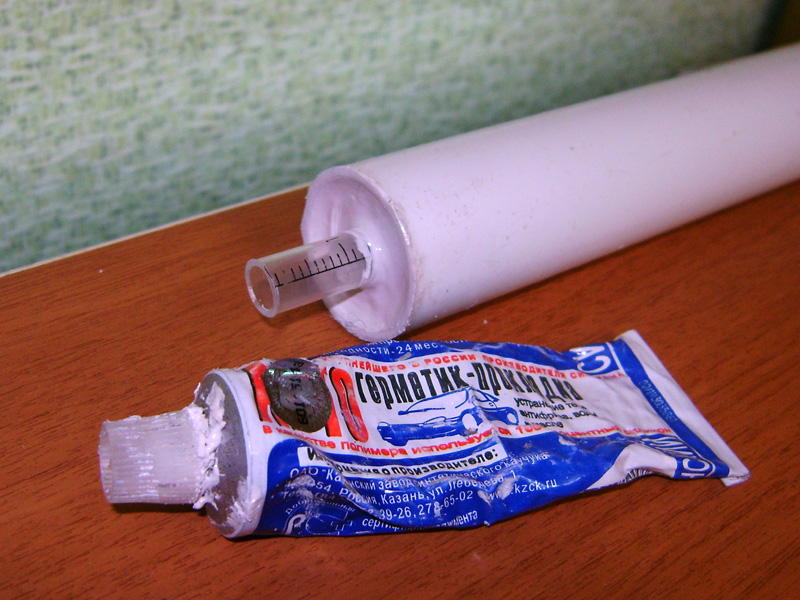

Вставил штуцер в трубу подходящего диаметра и залил соединение автомобильным герметиком

На рынке купил небольшую помпу

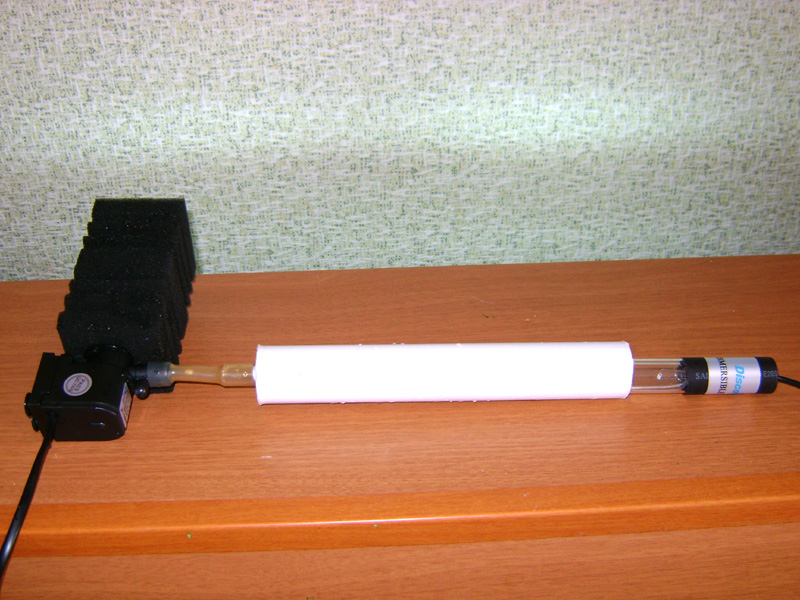

Соединил части силиконовой трубкой

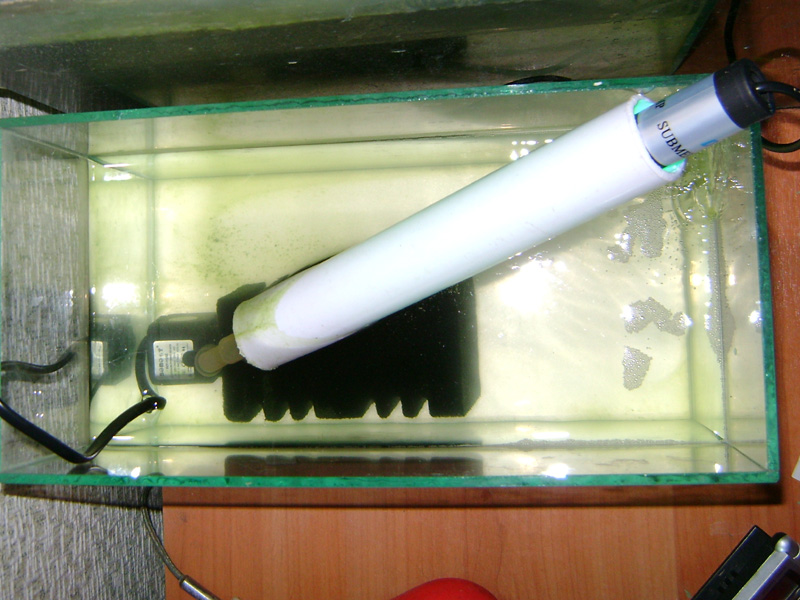

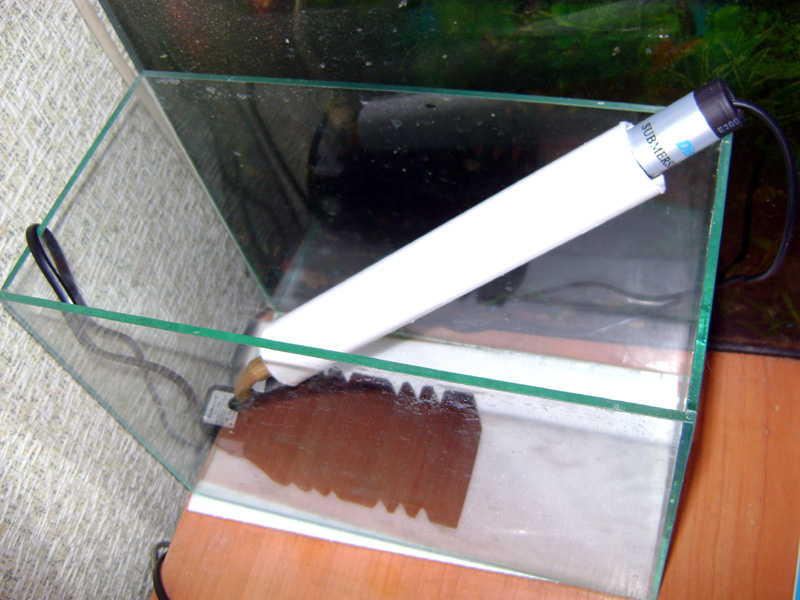

Установил устройство в 7л аквариум

Были сомнения насчет работоспособности китайской лампы, выдает ли она нужный ультрафиолет,
кварцевое ли стекло используется в сей конструкции.
Нагугленные способы проверки не устраивали по разным причинам, поэтому было решено

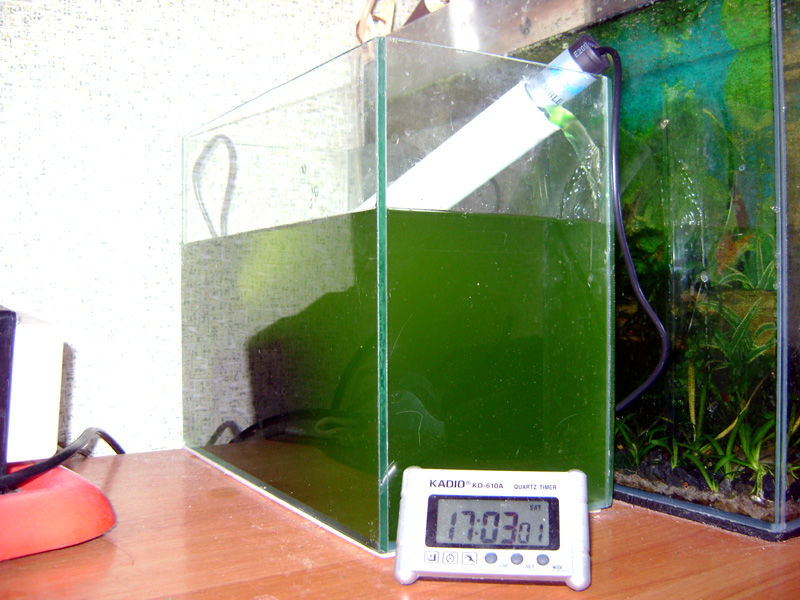

провести испытание на зелёной воде, стоявщей на подоконнике уже несколько месяцев.

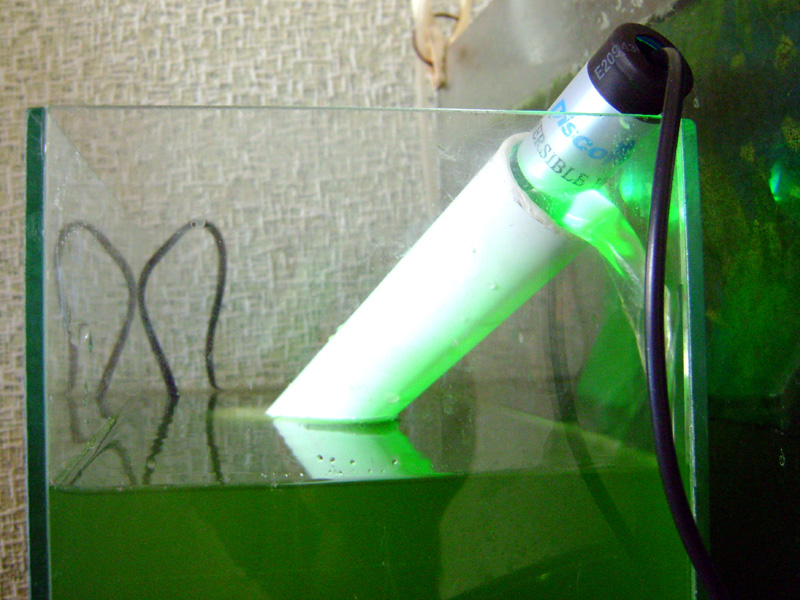

Результат испытания (сегодня в 10 часов утра, начало в субботу в 17 часов)

»
пн., 03/03/2014 - 20:07
(Ответ на #159727) #159800
Gamayun
Аватар пользователя Gamayun
Россия
Кавказская, Краснодарский край
Сообщения: 816
Леонов С.А. :

что скорость потока можно решить простейшим байпасом. Телодвижений минимум

У меня есть ещё план "Б", основанный на том, что скорость потока снизится когда губка на входе забьется. Вообще никаких телодвижений, только немного подождать

Верх
вс., 02/03/2014 - 17:14
#159727
Леонов С.А.
Аватар пользователя Леонов С.А.
Россия
Михайловка, Волгоградской области
Сообщения: 3770

Мне кажется, что скорость потока можно решить простейшим байпасом. Телодвижений минимум а поток можно регулировать как угодно, зажимая и отпуская трубочку отвода.

Верх
сб., 01/03/2014 - 12:08
#159602
Gamayun
Аватар пользователя Gamayun
Россия
Кавказская, Краснодарский край
Сообщения: 816

сейчас скорость прохождения воды довольно приличная, это самая маленькая помпа, которую я смог найти, 300л\ч.

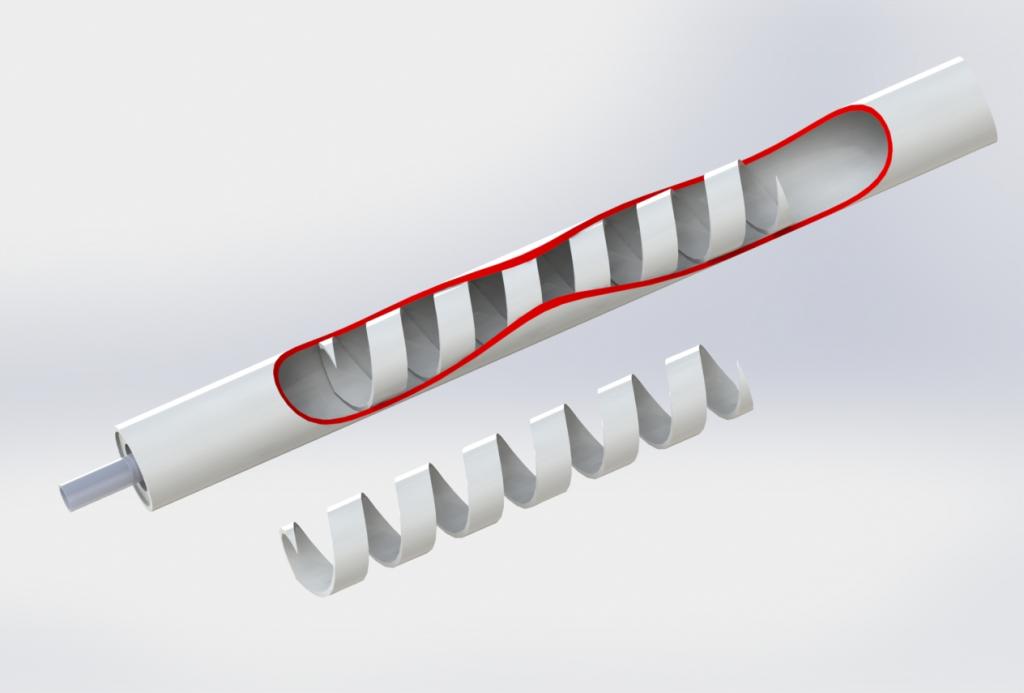

Вот такую спираль из трубы я имел ввиду

Верх
сб., 01/03/2014 - 10:48
#159599
Леонов С.А.
Аватар пользователя Леонов С.А.
Россия
Михайловка, Волгоградской области
Сообщения: 3770

Что-то мне подсказывает, что скорость прохождения воды будет чрезвычайно мала. Может быть вместо этого просто увеличить время экспозиции, присобачив помпу послабее? И результат тот же.

Верх
сб., 01/03/2014 - 07:16
#159594
Gamayun
Аватар пользователя Gamayun
Россия
Кавказская, Краснодарский край
Сообщения: 816

Леонов С.А., спасибо.
Согласен, навивание чего-нибудь виток к витку на лампу приведет к обратному результату.
Я же имел ввиду следующее: на токарном станке из пластиковой трубы меньшего диаметра протачиваем спираль
(насквозь) и вставляем её вовнутрь. Лампа всё равно будет входить свободно, поток воды будет её омывать как на гребнях, так и на впадинах витков.

Верх
пт., 28/02/2014 - 21:37
#159577
Леонов С.А.
Аватар пользователя Леонов С.А.
Россия
Михайловка, Волгоградской области
Сообщения: 3770

За самоделку респект!
Из чего только делать витки вокруг лампы? Боюсь, что это ослабит излучение и все это нивелирует все телодвижения.

Верх
чт., 27/02/2014 - 23:50
#159553
Илья Константинович
Аватар пользователя Илья Константинович
Россия
Москва
Сообщения: 1962

В идеале прозрачный змеевик вокруг лампы. Виток к витку вплотную. Вот материальчик не подскажу. Не знаю такого, чтобы легко накручивать было в домашних условиях, и чтобы потом не мутнел.

Верх
чт., 27/02/2014 - 23:09
(Ответ на #159547) #159550
Gamayun
Аватар пользователя Gamayun
Россия
Кавказская, Краснодарский край
Сообщения: 816
Илья Константинович :

Это поток замедлить дабы у лампы Вашей?

Чтобы увеличить время экспозиции. Может 3-х колечек маловато, в идеале было бы изготовить спиральную вставку из трубы

Верх
чт., 27/02/2014 - 22:17
#159547
Илья Константинович
Аватар пользователя Илья Константинович
Россия
Москва
Сообщения: 1962

Это поток замедлить дабы у лампы Вашей?

Верх
чт., 27/02/2014 - 17:49
#159536
Gamayun
Аватар пользователя Gamayun
Россия
Кавказская, Краснодарский край
Сообщения: 816

Работой стерилизатора доволен, но решил немножечко доработать и повысить эффективность.

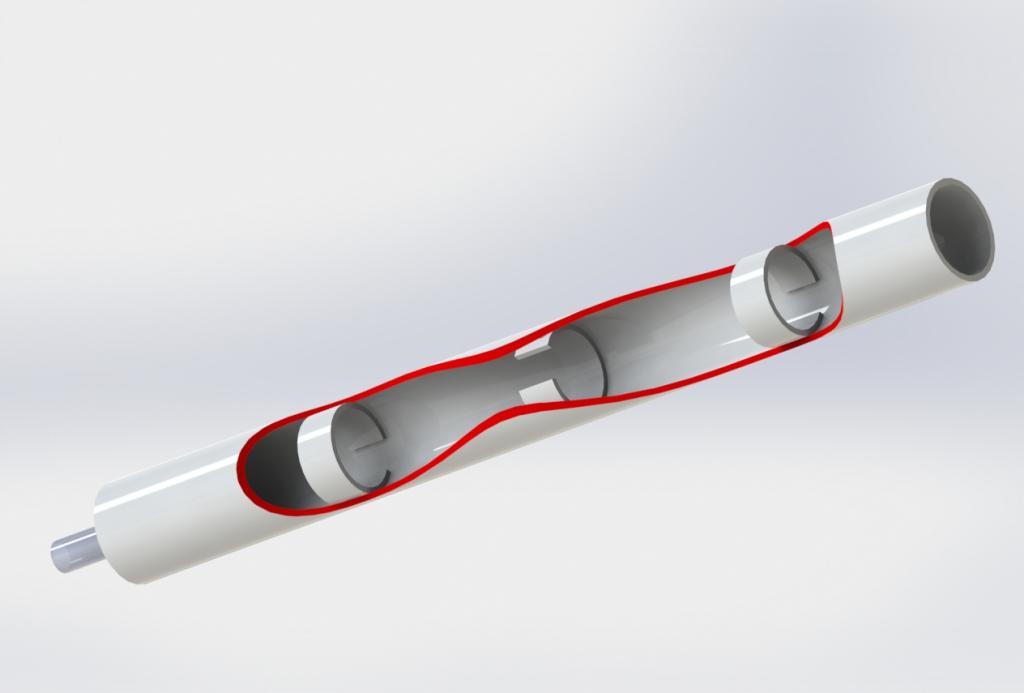

Из остатков трубки отрезал 3 колечка шириной примерно 10 мм. В каждом вырезал сектор примерно 45° и
вставил их в трубу так, чтобы прорези соседних колец были повернуты на 180°.
Фотографировать не стал, т.к. в этом аквариуме лялиусы уже построили гнездо, не хотелось бы их
тревожить. Просто сделал простенькую 3D модель, чтобы было понятненько куда усановленны новые
элементы.
